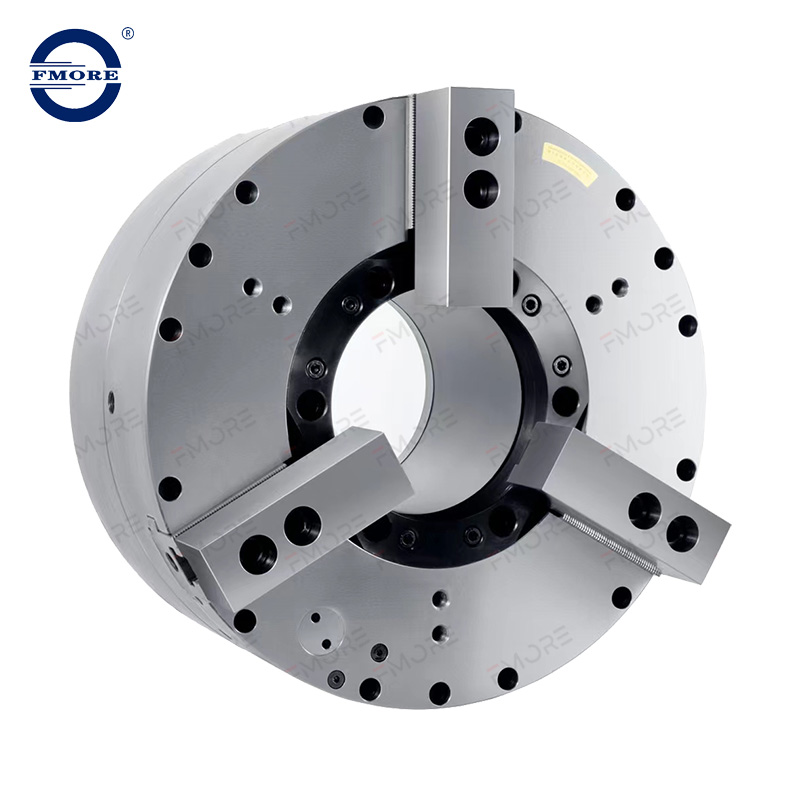

Installation d'un Lathe Chuck peut sembler être une tâche de routine en atelier. Cependant, la véritable précision commence au moment où le métal rencontre le métal. Une fraction de millimètre de désalignement peut facilement faire dérailler une production entière. Une mauvaise installation d'un mandrin de tour entraîne un voile excessif, de mauvaises finitions de surface, des pièces mises au rebut et de graves risques pour la sécurité. Les opérateurs précipitent souvent ce processus. Ils ignorent la relation critique entre le nez de broche et la plaque de montage.
Pour obtenir une concentricité optimale et un maintien rigide de la pièce, il faut une correspondance exacte des broches. Vous devez utiliser des procédures de montage standardisées. Le strict respect des protocoles de sécurité n’est pas négociable. Ce guide couvre la préparation, le montage et le réglage du faux-rond pour les nez de broche standard de l'industrie. Nous explorons les systèmes Camlock, Threaded, Tapered et Flange. Vous apprendrez les étapes concrètes pour monter correctement l'équipement, protéger vos machines et garantir des tolérances parfaites des pièces dès la première coupe.
La compatibilité des broches est absolue : faire correspondre le mandrin de tour au type de broche correct (type A, type D Camlock, type L ou fileté) est la première étape pour éviter une panne catastrophique.
Le poids dicte le protocole de manipulation : la manipulation manuelle est généralement sans danger pour les mandrins de 6 à 8 pouces ; Les mandrins électriques de 10 pouces et plus nécessitent des aides de levage mécaniques pour éviter les blessures et les dommages au filetage.
Précision d'entraînement des micro-ajustements : un réglage correct des goujons Camlock et l'utilisation de modèles de serrage alternés et progressifs sont obligatoires pour maximiser la concentricité.
Ne forcez jamais le retrait : les mandrins grippés doivent être retirés à l'aide de vis de levage intégrées, jamais en faisant levier avec des outils, ce qui endommagerait le nez de broche et la plaque d'adaptation.
Vous devez vérifier la compatibilité avant de tenter toute installation. Un dépareillé Le mandrin de tour présente des risques extrêmes à la fois pour l'opérateur et pour la machine. Les nez de broche varient considérablement selon les différents modèles de tours. Comprendre ces variations vous aide à prendre des décisions d'outillage sûres et précises.
Les ingénieurs conçoivent des broches de type A pour les applications intensives. Ils offrent une rigidité maximale sous des forces de coupe extrêmes. Vous devez évaluer la configuration spécifique de la bride avant d'acheter un adaptateur. Notez la différence exacte entre les supports de type A et de type B. Le type A comporte des trous taraudés uniquement sur le cercle de boulons extérieur. Le type B comprend également un cercle de boulons intérieur. Ce cercle intérieur offre une puissance de maintien supplémentaire pour les opérations de tournage à couple élevé. Faites toujours correspondre parfaitement le modèle de boulon.
La série Type D constitue la norme industrielle en matière de changements rapides. Les opérateurs adorent les systèmes Camlock pour leur rapidité et leur fiabilité. Cependant, ce système nécessite une évaluation précise de l'état des goujons à came avant le montage. Les goujons usés entraînent des ajustements lâches. Un ajustement lâche crée des vibrations dangereuses à grande vitesse. Vous devez inspecter les goupilles de verrouillage à came pour déceler des fils grippés, rayés ou dénudés.
La série Type L utilise un long cône distinct associé à une rainure de clavette. Les tailles vont généralement de L00 à L3. Ce système repose entièrement sur le cône pour un alignement précis. La rainure de clavette entraîne simplement la rotation. Étant donné que le cône dicte la concentricité, vous devez effectuer un nettoyage méticuleux avant de placer le mandrin. Même un seul grain de poussière sur le cône ruinera vos tolérances de faux-rond.
Les tours manuels plus anciens et les machines à bois spécialisées utilisent souvent des broches filetées. Notez attentivement les tailles courantes. Vous verrez fréquemment des désignations 1-1/4″ x 8tpi ou M33x3,5. La nécessité de vérifier le pas du filetage ne peut être surestimée. Forcer un thread incompatible provoque un thread croisé. Cette erreur entraîne une usure catastrophique de la broche. Vérifiez toujours la jauge de pas avant de visser quoi que ce soit sur le nez.
| Type de broche | Mécanisme principal | Meilleure application | Point d’inspection clé |
|---|---|---|---|
| Série de type A | Bride avec cercles de boulons | Tournage robuste à couple élevé | Vérifier les modèles de boulons intérieurs et extérieurs |
| Type D (Camlock) | Cames se verrouillant sur des goujons rainurés | Changements rapides, tours d'atelier | Vérifiez l'usure et la profondeur des goujons. |
| Type L (clé conique) | Cône long avec rainure d'entraînement | Tours traditionnels à haute concentricité | Propreté du cône d'accouplement |
| Fileté | Filetages internes/externes directs | Tours légers, pour le travail du bois et plus anciens | Correspondance du pas de filetage (par exemple, 8 tpi) |
L’ergonomie et la protection des équipements comptent tout autant que la précision technique. Lâcher un lourd Le mandrin de tour endommage instantanément les voies du lit rectifiées avec précision. Cela provoque également de graves blessures physiques. Une bonne préparation garantit un ajustement sûr.
Établissez des seuils de sécurité stricts dans votre magasin. Définissez exactement quand monter les outils à la main et quand utiliser des aides mécaniques. La manipulation manuelle est généralement sans danger pour les mandrins de 6 à 8 pouces. Ces unités plus légères restent gérables par un seul opérateur. Cependant, les mandrins électriques de 10 pouces et plus dépassent facilement les limites de levage sécuritaires. Vous devez déployer une grue d'atelier ou un berceau en bois pour ces unités. Un berceau en bois se trouve en face du lit du tour. Il supporte le poids du mandrin pendant que vous alignez le nez de la broche. Cela évite les blessures et protège les fils délicats.
La sécurité s’étend jusqu’à la phase de test. Détaillez les exigences ergonomiques pour des positions debout sûres. Ne vous tenez jamais directement devant un mandrin nouvellement monté. Éloignez-vous de la ligne directe de rotation. Habituellement, la position la plus sûre est près de la contre-pointe ou derrière la protection de la machine. Lors des essais initiaux, une mâchoire ou une clé mal fixée peut devenir un projectile mortel. Gardez votre corps dégagé jusqu'à ce que vous vérifiiez sa stabilité.
Insistez sur la propreté à chaque étape. Même les débris microscopiques sur le nez de broche multiplient le faux-rond. Un petit éclat de laiton derrière une plaque d'adaptation se traduit par une oscillation massive de la pièce. Exigez un régime de nettoyage strict. Essuyez les cônes, les filetages et les verrous à came à l'aide de solvants appropriés. Utilisez des chiffons non pelucheux. Inspectez toutes les surfaces à main nue pour détecter les bavures. Utilisez une pierre fine pour enlever tout métal en relief avant de continuer.
Meilleure pratique : gardez une brosse en laiton dédiée et un spray de solvant près de la poupée pour un nettoyage rapide entre les configurations.
Erreur courante : utiliser de l'air comprimé pour souffler le nez de la broche. Cela entraîne souvent des copeaux plus profondément dans les roulements de la poupée.
Les procédures opérationnelles standard évitent des erreurs coûteuses. Utilisez toujours des méthodes systématiques lors du montage des dispositifs de maintien de la pièce. Nous catégorisons ces étapes selon les exigences de montage les plus courantes rencontrées dans les ateliers d'usinage modernes.
Les mandrins à dos plat nécessitent une plaque d'adaptation intermédiaire. Cette plaque associe le dos plat universel à votre nez de broche spécifique.
Niveau : Vérifiez que le banc du tour est parfaitement de niveau avant de commencer. Un lit tordu introduit un faux-rond artificiel dans le système.
Montage : fixez la plaque d'adaptation vierge directement sur le nez de la broche. Serrez-le complètement.
Face : Faites une légère coupe de face sur la plaque d'adaptation. Cette étape garantit une perpendiculaire absolue de 90 degrés par rapport à la ligne centrale de la broche. Ne sautez pas cette étape.
Ajustement : faites correspondre précisément le bossage de l'adaptateur à l'évidement du mandrin du tour. Il doit être bien ajusté et coulissant. Serrez les boulons de montage uniformément en utilisant un motif entrecroisé.
Les systèmes Camlock exigent des règles d'alignement spécifiques. Des installations hâtives entraînent un verrouillage inégal des cames.
Aligner : faites correspondre les marques d'alignement sur le mandrin avec les marques correspondantes sur la broche. Certains mandrins ont une orientation spécifique pour un équilibre optimal.
Ajustez les goujons : résolvez le point de défaillance le plus courant. Vous devez affiner les goujons Camlock. Assurez-vous que la ligne indicatrice affleure parfaitement le corps du mandrin avant de le verrouiller. Si une came dépasse la position 6 heures, le goujon est trop lâche. Retirez-le et tournez le goujon vers l'intérieur.
Verrouillage : serrez les cames en forme d'étoile. Cela garantit une pression uniforme sur tout le cône. Ne les serrez jamais en un simple cercle.
Les supports filetés nécessitent une touche délicate. Les fils de liaison ruinent définitivement la précision de la broche.
Filetage : Enfilez soigneusement l'unité à la main pour éviter les filetages croisés. Faites-le tourner en douceur. N’utilisez jamais de puissance pour faire tourner un mandrin fileté sur la machine.
Séquence de verrouillage : si vous utilisez des adaptateurs multi-boulons, serrez les vis par petits incréments alternés. Cela garantit la meilleure concentricité et évite la déformation de la plaque.
Le contrôle qualité post-installation définit un véritable machiniste. Vous ne pouvez pas supposer qu’un mandrin fonctionne correctement simplement parce qu’il s’est boulonné en douceur. Un réglage de précision garantit que vos pièces tournées respectent les tolérances de dessin.
Expliquez le processus de mesure de base à vos opérateurs. Utilisez une broche de test de précision au sol. Fixez-le fermement dans les mâchoires. Installez une base magnétique et un comparateur à cadran sur le chariot. Mesurez le faux-rond initial en deux points. Tout d’abord, vérifiez le corps du mandrin lui-même. Deuxièmement, balayez l'indicateur le long de la broche de test saisie. Cela isole le faux-rond de la mâchoire du faux-rond du corps. Enregistrez ces lectures initiales de l’indicateur total (TIR) pour comprendre la ligne de base.
De nombreuses configurations modernes utilisent des mandrins à faux-rond réglable de style « Set-Tru ». Ceux-ci vous permettent d’éliminer presque tous les TIR grâce à des micro-ajustements fins.
Détaillez le processus de desserrage léger des boulons de montage principaux. Le mandrin doit tenir fermement mais permettre un mouvement microscopique.
Faites tourner la broche à la main pour trouver le point haut sur le comparateur à cadran.
Utilisez un maillet non marquant (laiton, plastique ou coup mort) pour taper sur le corps du mandrin. Tapotez-le doucement pour l'aligner exactement, en remettant à zéro le comparateur à cadran.
Effectuez la séquence de verrouillage final. Serrez les boulons progressivement selon un motif en étoile. Revérifiez les mesures. Le débit ne devrait pas changer pendant le confinement.
Les risques d’adoption et les échecs de maintenance affligent de nombreux magasins. Un mandrin grippé arrête complètement la production. Savoir comment exécuter une extraction en toute sécurité évite des dommages coûteux à la machine.
Ne paniquez jamais lorsqu'une plaque de montage colle à la broche. Expliquer le principe mécanique des vis de vérin. De nombreuses plaques d'adaptation de haute qualité comprennent des trous de dégagement filetés. Vous vissez les boulons dans ces trous jusqu'à ce qu'ils entrent en contact avec la face de la broche. La rotation de ces vis de vérin fournit une force de poussée uniforme sur les plaques d'adaptation coincées. Cela brise le cône de friction de manière uniforme. Tournez chaque vis un quart de tour à la fois pour éviter tout grippage.
Dites explicitement à votre équipe : ne retirez jamais les adaptateurs avec des pinces ou des leviers. Le levier introduit une force asymétrique. Il plie les plaques d'adaptation et gouge les cônes rectifiés avec précision. L'utilisation d'un marteau et d'un levier provoque des dommages irréparables à la face de la broche. Si les vis de vérin sont absentes, utilisez un poinçon en laiton pour tapoter doucement l'arrière de la plaque d'adaptation.
Mettez en évidence la cause première du blocage des outils. Les composants bloqués sont principalement causés par un manque de lubrification et un mauvais entretien. Le liquide de refroidissement sèche et agit comme de la colle avec le temps. Il est recommandé d'appliquer régulièrement des composés antigrippants sur les filetages. Vous devez également prévoir un nettoyage fréquent des mécanismes Camlock. Un cône bien entretenu se détache avec un minimum d'effort.
Une installation correcte a un impact direct sur la sécurité de l’opérateur et les tolérances d’usinage. Un tour de précision ne peut pas produire des pièces précises si la base de maintien de la pièce reste défectueuse. Vous devez suivre les procédures de montage structurel à chaque fois.
Ne pas adapter parfaitement l'équipement au type de broche garantit des problèmes. Négliger les contrôles de base du faux-rond compromettra toutes les opérations d'usinage ultérieures. Que vous utilisiez un Camlock ou une broche filetée, patience et propreté dictent votre réussite.
Évaluez dès aujourd’hui l’usure de votre configuration actuelle de serrage. Vérifiez le faux-rond sur vos machines principales. Consultez les tableaux de compatibilité pour les mises à niveau potentielles ou contactez l'assistance technique pour sélectionner les plaques d'adaptation adaptées à votre nez de broche spécifique.
R : Plusieurs facteurs provoquent un épuisement immédiat. Vous avez probablement des débris coincés sur le cône de la broche. Même un petit éclat métallique perturbe l'alignement. Alternativement, un serrage inégal des goujons Camlock décale le corps. Enfin, si vous avez utilisé un adaptateur vierge, une plaque d'adaptation sans face transmettra ses propres incohérences directement à la pièce. Faites toujours face à la plaque de la machine.
R : Vous devez éviter cette application non standard. Alors que les configurations avancées utilisent des araignées extérieures ou des pinces légères pour supporter une pièce longue dépassant de l'alésage, le montage d'une unité standard lourde à l'arrière est dangereux. Cela introduit de graves problèmes d’équilibre. Cela crée également des risques majeurs en matière de sécurité et de sécurité pour toute personne marchant derrière la machine.
R : La préhension par compression consiste à serrer les mâchoires vers l'intérieur sur un tenon ou un diamètre extérieur. La préhension extensible pousse les mâchoires vers l'extérieur dans un évidement. La compression fournit généralement une force de maintien supérieure. Il est structurellement plus sûr pour les tournages lourds et laisse moins de marques visibles par rapport aux mâchoires qui s'étendent vers l'extérieur dans un évidement fragile.
