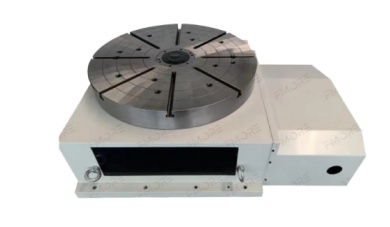

¿Cuáles son los beneficios de una mesa giratoria?

En la fabricación, las ganancias de productividad más fáciles a menudo provienen de eliminar los 'segundos ocultos' de cada ciclo: tiempo dedicado a reposicionar piezas, caminar alrededor de los accesorios, volver a sujetar piezas de trabajo o esperar a que un operador gire un componente pesado de manera segura. Una mesa giratoria resuelve muchos de estos pequeños retrasos con una capacidad simple: gira una pieza de trabajo a la posición correcta, en el momento correcto, con precisión controlada. Ya sea que la aplicación sea mecanizado CNC, soldadura, ensamblaje, inspección o transferencia automatizada, una mesa giratoria convierte el manejo manual en un movimiento repetible que mejora la velocidad, la calidad y la seguridad.



¿Qué es una mesa giratoria para uso industrial?

A La mesa giratoria es un sistema de posicionamiento mecánico que gira un dispositivo o plataforma para que una pieza de trabajo pueda presentarse a una herramienta, operador o sensor en un ángulo preciso. En la producción industrial, la mesa giratoria se utiliza para hacer que la rotación sea repetible y controlable, lo cual es especialmente importante cuando una pieza debe procesarse en varios lados o cuando un flujo de trabajo incluye varias estaciones que deben permanecer sincronizadas.

Dependiendo de la aplicación, una mesa giratoria puede realizar diferentes tipos de movimiento:

• Rotación continua para procesos que se benefician de un giro constante, como ciertas operaciones de soldadura, pulido, recubrimiento o inspección donde una herramienta sigue la superficie mientras la pieza gira.

• Indexación a posiciones fijas, que es común en la fabricación de varios pasos. La mesa gira a un ángulo programado, se detiene con precisión y permite que se realice un paso de mecanizado, ensamblaje o inspección antes de volver a girar.

• Movimiento giratorio controlado por CNC como eje adicional. En el mecanizado CNC, una mesa giratoria puede funcionar como un cuarto eje (agregando posicionamiento rotacional a una máquina de 3 ejes) o admitir configuraciones de 5 ejes (cuando se combina con inclinación), lo que permite funciones complejas y un procesamiento eficiente de múltiples caras.

Debido a que este tipo de rotación controlada es útil en muchas industrias, las mesas giratorias se aplican ampliamente en:

• Fresado, taladrado y roscado CNC

• estaciones de soldadura y corte

• líneas de montaje y células de atornillado

• sistemas de inspección y medición

• de paletizado y transferencia automatizadossistemas



1 Mayor rendimiento al reducir el tiempo sin valor agregado

Uno de los beneficios más claros de una mesa giratoria es la reducción del tiempo de ciclo. Muchas líneas de producción pierden tiempo no porque el paso de mecanizado o ensamblaje sea lento, sino porque la pieza debe reposicionarse, sujetarse o rotarse manualmente. Estas actividades no añaden valor al producto, pero consumen tiempo, introducen variabilidad y generan fatiga a los operadores.

Una mesa giratoria mejora el rendimiento al:

• llevar la pieza a la herramienta automáticamente, en lugar de forzar al operador o al robot a cambiar de posición repetidamente

• reduciendo la configuración repetida y el giro manual, lo que acorta el tiempo del ciclo y mejora la consistencia

• acelerar el mecanizado de múltiples lados o las operaciones de múltiples pasos, especialmente cuando la misma pieza debe procesarse en múltiples ángulos

Ejemplo: flujo de trabajo de indexación de estaciones múltiples

En una celda de producción indexada, una mesa giratoria puede mover piezas a través de una secuencia de estaciones, como carga → mecanizado → desbarbado → inspección → descarga. Debido a que la tabla indexa cada estación en un ritmo controlado, cada estación puede seguir siendo productiva. En lugar de que una estación espere mientras un operador gira y realinea la pieza, el flujo de trabajo se vuelve continuo y predecible. Durante un turno completo, incluso pequeños ahorros de tiempo por ciclo a menudo se traducen en un aumento importante en la producción diaria.



2 Mejor precisión y repetibilidad de posicionamiento

La precisión suele ser la diferencia entre una producción estable y ajustes constantes. Cuando una pieza se gira a mano, son comunes pequeños errores de ángulo, especialmente cuando los operadores trabajan rápidamente o manipulan componentes pesados. Una mesa giratoria mejora la precisión porque proporciona una rotación controlada con puntos de parada consistentes, lo que hace que la orientación de la pieza sea repetible ciclo tras ciclo.

Los resultados comunes incluyen:

• más consistentes.Patrones de agujeros y características angulares

• variación dimensional reducida causada por el posicionamiento manual

• mejor repetibilidad de un lote a otro y entre operadores

En el mecanizado CNC, esta ventaja de precisión generalmente conduce a menos retrabajos y menos fallas de inspección. También mejora la capacidad del proceso porque las relaciones entre características (como las posiciones de los orificios del círculo de pernos o las ranuras angulares) permanecen consistentes. Con el tiempo, este tipo de repetibilidad reduce los desechos, estabiliza la calidad y facilita el escalamiento de la producción sin depender de operadores altamente experimentados para cada turno.



3 Mecanizado de múltiples lados sin volver a sujetar

Volver a sujetar una pieza introduce errores y lleva tiempo. Una mesa giratoria permite el acceso a múltiples caras de una pieza de trabajo sin retirarla del dispositivo.

Los beneficios incluyen:

• menos configuraciones

• mejor relación posicional entre características

• menor riesgo de errores de alineación

• Reducción de la dependencia de las habilidades del operador.

Esto es especialmente valioso para piezas que requieren características en múltiples ángulos o alrededor de una circunferencia.

4 Seguridad y ergonomía mejoradas para piezas pesadas o incómodas

Tornear piezas grandes a mano es lento y arriesgado. Una mesa giratoria reduce la manipulación manual al girar la carga de forma segura con un movimiento controlado.

Los beneficios de seguridad incluyen:

• Reducción de elevación y torsión para los operadores.

• Menos riesgos de pellizcos y caídas.

• movimiento de inicio/parada controlado

• Mejora de la ergonomía del puesto de trabajo.

Esto es importante no solo para el cumplimiento de la seguridad, sino también para reducir la fatiga y mantener una calidad estable durante turnos largos.



5 Automatización e integración de sistemas más sencillas

Una mesa giratoria a menudo actúa como un 'conector' entre máquinas o estaciones. Crea una posición predecible para robots, abrazaderas, herramientas y sensores.

Las ventajas de la automatización incluyen:

• puntos de índice fijos para rutas de robot repetibles

• sensores integrados para confirmación de posición

• sincronización sincronizada con alimentadores y transportadores

• lógica de transferencia simplificada en celda multiestacións

Muchos clientes adoptan una mesa giratoria cuando quieren pasar de una producción semiautomática a una totalmente automática.



6 Calidad más estable al estandarizar el proceso

Cuando las piezas se colocan de la misma manera cada vez, la calidad se vuelve más fácil de controlar. Una mesa giratoria ayuda a estandarizar:

• orientación​

• ángulo de aproximación de la herramienta

• secuencia de sujeción

• de estación a estaciónsincronización

Esta consistencia reduce la 'variabilidad del operador', que a menudo es una causa oculta de defectos en la producción de alta mezcla.



7 Uso flexible en múltiples procesos

Las mesas giratorias se utilizan mucho más allá del fresado. Comúnmente los vemos en:

Esta flexibilidad puede hacer que una mesa giratoria sea un activo a largo plazo incluso cuando cambia la producción.



8 Menor costo laboral por unidad a través de la eficiencia del proceso

Una mesa giratoria no reemplaza a las personas automáticamente, pero reduce la intensidad del trabajo y mejora la productividad por operador.

El impacto en los costos a menudo proviene de:

• de ciclo más rápidostiempos

• menos configuraciones y pasos de reposicionamiento

• reducción de retrabajo y desperdicio

• mayor tiempo de actividad gracias a un flujo de trabajo más fluido

En muchas operaciones, la mesa giratoria se amortiza no sólo por su velocidad, sino también por su rendimiento más predecible.



Cómo elegir la mesa giratoria adecuada para su aplicación

Para obtener todos los beneficios, la selección debe coincidir con los requisitos reales del proceso.

Factores clave de selección

Un enfoque de selección profesional evita el subdimensionamiento (que causa inestabilidad) y el sobredimensionamiento (lo que aumenta costos innecesarios).



Errores comunes que reducen el valor de la mesa giratoria

• Elección solo según el diámetro de la tabla
  Los requisitos de carga y torsión importan más que el tamaño.

• Ignorar el peso del dispositivo
  El dispositivo puede ser más pesado que la pieza y afecta la capacidad y la inercia.

• Subestimar el ciclo de trabajo
  La indexación de alta frecuencia requiere un diseño robusto, no componentes livianos.

• Saltarse la alineación y la calibración
  Incluso una gran mesa giratoria no puede ofrecer precisión si la instalación es incorrecta.



Pensamientos finales

Los beneficios de una mesa giratoria son prácticos y mensurables: rendimiento más rápido, mejor precisión de posicionamiento, acceso desde múltiples lados sin necesidad de volver a sujetar, manipulación más segura de piezas pesadas e integración más fluida en flujos de trabajo automatizados. El valor real proviene de convertir el reposicionamiento manual en movimiento controlado, lo que mejora tanto la productividad como la calidad. Para las líneas de mecanizado y producción que buscan aumentar la producción manteniendo la uniformidad, una mesa giratoria suele ser una de las actualizaciones más eficientes que puede realizar.

En YANTAI FORMORE MACHINERY CO., LTD. , apoyamos a los clientes con soluciones de mesa giratoria para mecanizado CNC, automatización industrial y sistemas de producción de estaciones múltiples. Si desea evaluar la mesa giratoria adecuada para su carga, objetivo de precisión y tiempo de ciclo, puede contactarnos para obtener más información y orientación sobre la aplicación.



Preguntas frecuentes

1) ¿Cuáles son los beneficios de una mesa giratoria en el mecanizado CNC?

Una mesa giratoria mejora la eficiencia del mecanizado de múltiples lados, reduce la necesidad de volver a sujetar, aumenta la repetibilidad y permite la indexación del cuarto eje para funciones complejas.

2) ¿Cómo mejora la productividad una mesa giratoria?

Reduce el tiempo que no agrega valor al posicionar automáticamente la pieza de trabajo, admitir flujos de trabajo de múltiples estaciones y minimizar el manejo manual y los pasos de configuración.

3) ¿Puede una mesa giratoria ayudar a mejorar la seguridad en la producción?

Sí. Al rotar mecánicamente piezas pesadas o incómodas, se reduce el levantamiento y la torsión manual, lo que reduce el riesgo de lesiones y mejora la consistencia ergonómica.

4) ¿Qué debo considerar al seleccionar una mesa giratoria?

Los factores clave incluyen capacidad de carga, precisión de posicionamiento, método de indexación, requisitos de velocidad, peso del accesorio y cómo se integrará la mesa giratoria con la automatización y los controles.
